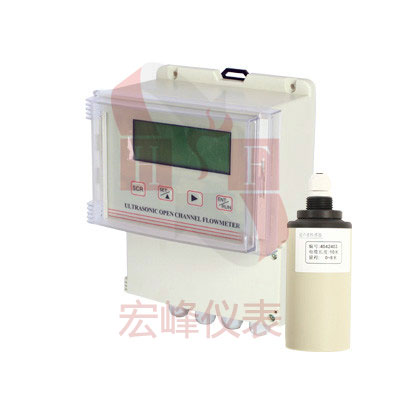

HFLMZ型超聲波明渠流量計
超聲波明渠流量計
- 應用于非滿管、敞開式渠道的液體流量測量
- 多種量水槽可選，適用于不同的現場安裝尺寸及流量
- 不與被測介質接觸，免維護，無需現場調試，安裝簡單
- 采用集成電路全新設計，測量、校準更加準確，并配有RS485接口
一、概述
HFLMZ超聲波明渠流量計是用在非滿管狀態敞開渠道，測量自由表面自然流的流量儀表。非滿管狀態流動的水路稱做明渠，測量明渠中水流量的儀表叫做明渠流量計。明渠流量計與量水堰槽配用，主要用來測量具有自由流條件的渠道內的污水流量。傳感器不與被測流體接觸，避免了渠道內污水的沾污和腐蝕，量水槽的制作工藝使水流量與槽內的水液位成線性對應的關系，如三角堰，矩形堰等，用于測量污水流量，可以比其它形式的儀表，具有更高的可靠性。本儀表有小時、日、月、年流量的數據存儲功能。可以通過按鍵查看。適用于污水處理廠的流量計量及環保部門監測企事業單位的污水排放計量。

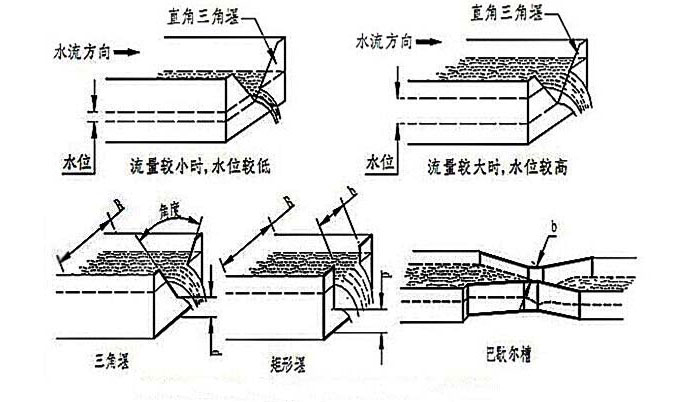

如上圖常用量水槽：直接三角堰、矩形堰、巴歇爾槽

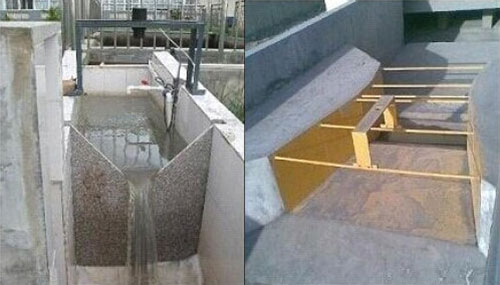

三角堰及巴歇爾槽的現場安裝圖
二、產品特點
- 多種量水槽可選，適用于不同的現場安裝尺寸及流量
- 可顯示多種信息如：時間，瞬時、累計流量，液位，繼電器狀態及瞬時流量柱狀比例圖
- 具有密碼保護功能，保護儀表內部參數不被隨意修改。
- 帶有現場自液位校準功能，帶有4個繼電器控制及模擬電流輸出和RS485接口
- 歷史記錄功能可記錄歷史小時流量記錄128條、歷史日流量記錄64條、歷史月流量記錄32條、歷史年流量記錄4條
三、技術參數
| 流量范圍 | 0l/s～100m3/s （由配用的量水槽的種類、規格確定） |
|---|---|
| 累計流量 | 12位十進制數，累滿后自動回零 |
| 儀表顯示 | 192*64 LCD點陣顯示屏 |
| 流量精度 | 1%～3% |
| 測距范圍 | 3米 |
| 測距精度 | 0.25% |
| 液位分辨率 | 1mm |
| 工作環境溫度 | -20～70℃ |
| 信號輸出 | 4～20mA |
| 通訊接口 | RS485 |
| 控制信號 | 4路繼電器，脈沖輸出繼電器(K1)、高報警繼電器(K2)、低報警繼電器（K3）、備用繼電器 |
| 工作電源 | 220VAC或24VDC |
| 防護等級 | IP67 |
超聲波明渠流量計- 應用于非滿管、敞開式渠道的液體流量測量
- 多種量水槽可選，適用于不同的現場安裝尺寸及流量
- 不與被測介質接觸，免維護，無需現場調試，安裝簡單
- 采用集成電路全新設計，測量、校準更加準確，并配有RS485接口
