HFsonic3300系列超聲波液位計
一體式超聲波液位計
- 測量精度高，可實現液位及距離測量，量程可達20米
- 超聲波原理，非接觸式測量，運行穩定，操作簡單，無需維護
- 具有功率調整，增益控制，避免安裝環境不良造成的虛假回波
- 傳感器分為普通及防腐型兩種，可適用于復雜、惡劣的測量現場
- 內置溫度補償，有效地補償由于環境溫度變化對聲速帶來的影響
一、概述
HFsonic3300超聲波液（物）位計采用超聲波非接觸式測量，被測量介質不受限制，可廣泛用于水、污水、水泥、煤粉、酸堿液、泥漿、酒類，飲料等介質的測量。內置溫度補償，有效地補償由于外界環境溫度變化而對聲速帶來的影響，從而保證了測量的精確度。掉電保護功能，突然掉電信息不會丟失。16位D/A轉換，提高電流輸出的精度和分辨率，測量穩定，可靠，免維護。產品廣泛應用于污水處理、電廠、化工廠、鋼廠、制藥廠，酒廠等。
二、產品特點
- 高精度，產品具有自動功率調整，增益控制，運行穩定可靠
- 超聲波原理，非接觸式測量，不受介質的影響，無需維護
- 采用先進的檢測和計算技術，對干擾信號有抑制功能
- 可實現液位和固體料位的測量，也可用于距離的測量
- 內置溫度補償，有效地補償由于外界環境溫度變化對聲速帶來的影響
- 傳感器具有普通型和防腐型兩種，防腐型傳感器適用于測量具有腐蝕性的介質如鹽酸等
- 兩種安裝方式，螺紋連接及法蘭連接，以適應不同的安裝需求
三、儀表分類
- 一體式超聲波液（物）位計：一體式現場液晶顯示，分為兩線制和四線制，兩線制外供24VDC電源，4～20mA輸出，一體四線制外供24VDC（默認）或者220VAC，4～20mA輸出及兩路繼電器控制。
- 分體式超聲波液（物）位計：由傳感器、信號線、主機組成。適用于腐蝕性大，濕度大及現場操作、調試不方便的場合，可以通過信號線將主機引至適合的位置安裝。外供24VDC或者220VAC(默認)電源，輸出4～20mA，具有四路繼電器輸出。
- 超聲波液(物)位差計：兩個傳感器分別測量A液位和B液位并將其差值輸出，液晶顯示，外供24VDC或者220VAC(默認)電源，兩路4～20mA輸出，具有四路繼電器輸出。
四、技術參數
| 測量范圍 |
一 體 式：5、10、15、20米 分 體 式：5、10、15、20、30、40、50米 液位差計：5、10、15、20米 |
|---|---|
| 測量精度 | 0.25% |
| 盲 區 | 0.2～0.5米 |
| 分 辨 率 | 1mm |
| 儀表顯示 | 液晶顯示 |
| 工作溫度 | -20℃~70℃ |
| 工作壓力 | 常壓 |
| 信號輸出 |
一 體 式：兩線制4～20mA、四線制4～20mA 分 體 式：一路4～20mA 液位差計：兩路4～20mA |
| 控 制 |
一體式：兩路繼電器（四線制） 分體式：四路繼電器 液位差計：四路繼電器 |
| 傳感器材質 |
普通型 防腐型 |
| 工作電源 |
一 體 式：24VDC(默認)、220VAC 分 體 式：220VAC（默認）或24VDC 液位差計：220VAC（默認）或24VDC |
| 安裝方式 |
螺紋連接 法蘭連接 |
| 防護等級 | IP67、IP68（協議定做） |

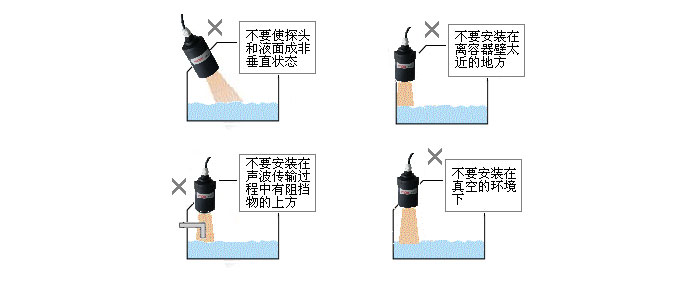

五、安裝注意事項：

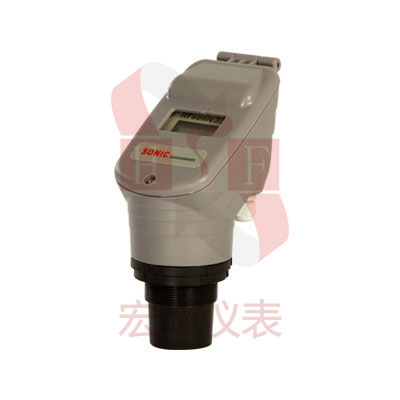

一體式超聲波液位計- 測量精度高，可實現液位及距離測量，量程可達20米
- 超聲波原理，非接觸式測量，穩定可靠，操作簡單，無需維護
- 傳感器分為普通及防腐型兩種，可適用于復雜、惡劣的測量現場
- 具有功率調整及增益控制，避免安裝環境不良造成的虛假回波
- 內置溫度補償，有效地補償由于環境溫度變化對聲速帶來的影響

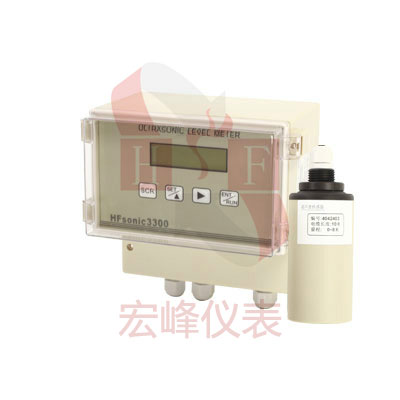

分體式超聲波液位計- 測量精度高，液位及距離兩種測量模式，量程可達50米
- 超聲波原理，非接觸式測量，穩定可靠，操作簡單，無需維護
- 適用于腐蝕性大，溫度高，濕度大及現場操作調試不方便的場合
- 普通及防腐型兩種傳感器，可適用于腐蝕性大，條件惡劣的現場
- 具有功率調整及增益控制，避免安裝環境不良造成的虛假回波

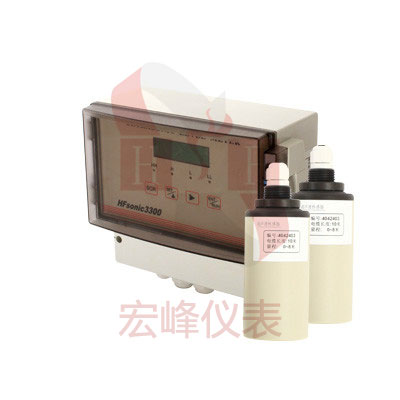

超聲波液位差計- 精度高，測量兩個液位值并計算出差值，量程可達20米
- 運行可靠，使用、操作簡單，安裝方便，無需維護
- 采用先進的檢測和計算技術,對干擾信號有抑制功能
- 中英文顯示可選，四種顯示模式，輸出單通道、雙通道可選
- 具有功率調整及增益控制，避免安裝環境不良造成的虛假回波
